Кольцевой дренаж вокруг дома

Кольцевой дренаж вокруг дома является наиболее эффективной инженерной системой для защиты заглубленных частей здания (фундамента, подвала, цокольного этажа) от грунтовых вод, верховодки и капиллярной влаги. Данная конструкция представляет собой замкнутую систему перфорированных дренажных труб, уложенных по периметру дома на глубине ниже подошвы фундамента, с уклоном в сторону смотровых колодцев и коллекторного колодца для сброса воды. Основная роль кольцевого дренажа заключается в перехвате и отведении грунтовых вод еще до их контакта с фундаментом, снижении гидростатического давления на подземные конструкции, полном исключении подтопления подвала и предотвращении разрушения фундамента под действием сил морозного пучения, что особенно актуально для участков с высоким уровнем грунтовых вод, глинистыми и суглинистыми почвами.

Правильно спроектированный кольцевой дренаж вокруг дома решает комплекс задач:

• защита фундамента, подвала и цокольного этажа от грунтовых вод и верховодки (сезонного подъема воды);
• исключение сырости, плесени и грибка в подвальных помещениях, создание здорового микроклимата;
• предотвращение коррозии арматуры и разрушения бетона фундамента под воздействием агрессивных грунтовых вод;
• снижение или полное исключение сил морозного пучения грунта (осушенный грунт не пучинит);
• разгрузка гидроизоляции фундамента, продление ее срока службы в 2-3 раза;
• возможность использования подвала как жилого или хозяйственного помещения после осушения;
• повышение долговечности всего здания на 30-50 лет за счет исключения постоянного контакта фундамента с водой.

В философии компании Domos-expert долговечность и эффективность кольцевого дренажа достигается за счет правильного расчета глубины заложения труб, соблюдения непрерывного уклона и обязательного использования геотекстиля и промывочного щебня. Мы учитываем, что кольцевой дренаж — это система, работающая под землей в агрессивной среде, где любая ошибка приводит к заиливанию и остановке работы через 2-3 года, поэтому принципиально не используем дешевые гофрированные трубы без фильтрующей оболочки, не экономим на геотекстиле (только плотность от 200 г/м2) и не засыпаем дренаж местным грунтом вместо промывного щебня. Такой осознанный подход исключает заиливание дрен, застой воды вокруг дома и полную потерю работоспособности системы. Ключевым условием нашей работы является укладка дренажных труб на глубину ниже подошвы фундамента минимум на 30-50 см, обеспечение уклона не менее 1 см на 1 погонный метр (оптимально 2 см) в сторону сборного коллектора, а также обязательная установка смотровых (ревизионных) колодцев в каждом углу здания и в местах поворота труб. В условиях сложной гидрогеологии (высокий напор грунтовых вод, плывуны, участки в низинах) мы реализуем проект только с использованием двухслойных дренажных труб с фильтрующей оболочкой из кокосового волокна или геотекстиля, устройством принудительного водоотлива (насосная станция в коллекторном колодце) и регулярным контролем уровня грунтовых вод, что позволяет нам предоставлять гарантию на осушение прифундаментной зоны от 5 до 15 лет.

Производство работы

• Геологическое и гидрогеологическое исследование участка: определение уровня грунтовых вод, типа грунта, глубины промерзания и направления подземного потока.
• Проектирование системы: расчет глубины заложения труб, величины уклона, диаметра коллектора, количества смотровых колодцев и точки сброса воды (ливневая канализация, кювет, овраг, дренажный колодец).
• Геодезическая разбивка на местности: нанесение трассы траншеи по периметру дома с отступом от фундамента 1-3 метра (в зависимости от глубины заложения).
• Копка траншеи по периметру дома глубиной ниже подошвы фундамента на 30-50 см (обычно 1,5-2,5 м в зависимости от региона) с уклоном дна в сторону коллектора.
• Выравнивание и трамбование дна траншеи, создание проектного уклона (контроль лазерным нивелиром или нивелиром с рейкой).

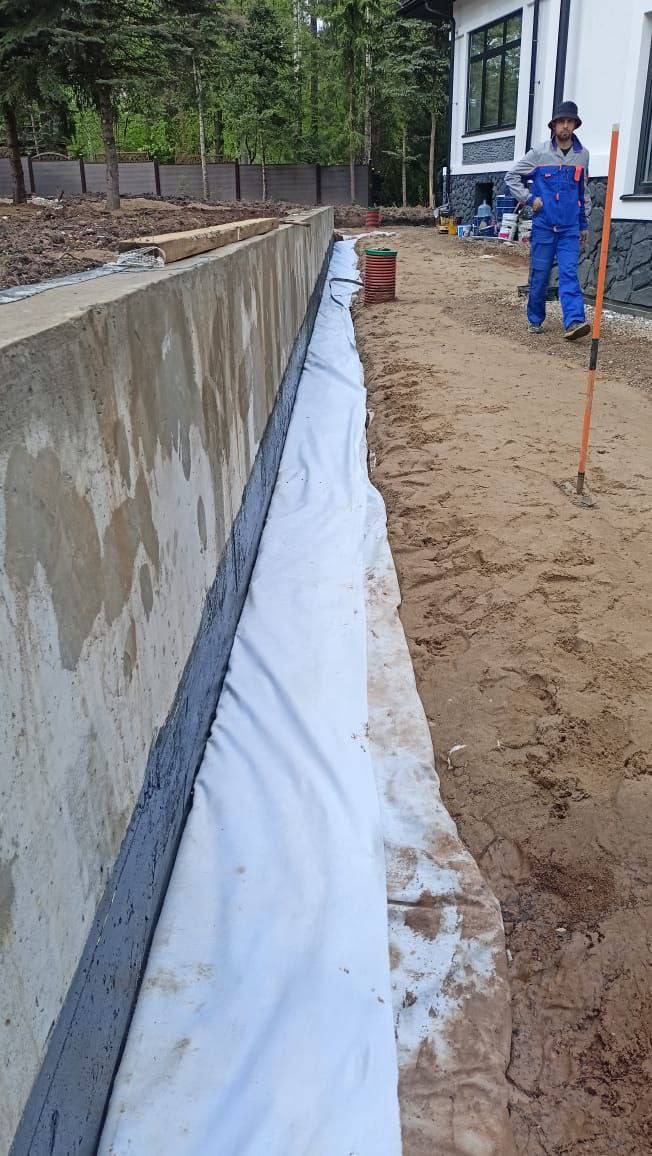

• Укладка геотекстиля на дно и стенки траншеи с запасом на стенки (не менее 30 см с каждой стороны) для предотвращения заиливания дренажного слоя.
• Устройство песчаной подушки (слой 5-10 см) поверх геотекстиля с выравниванием по проектному уклону.

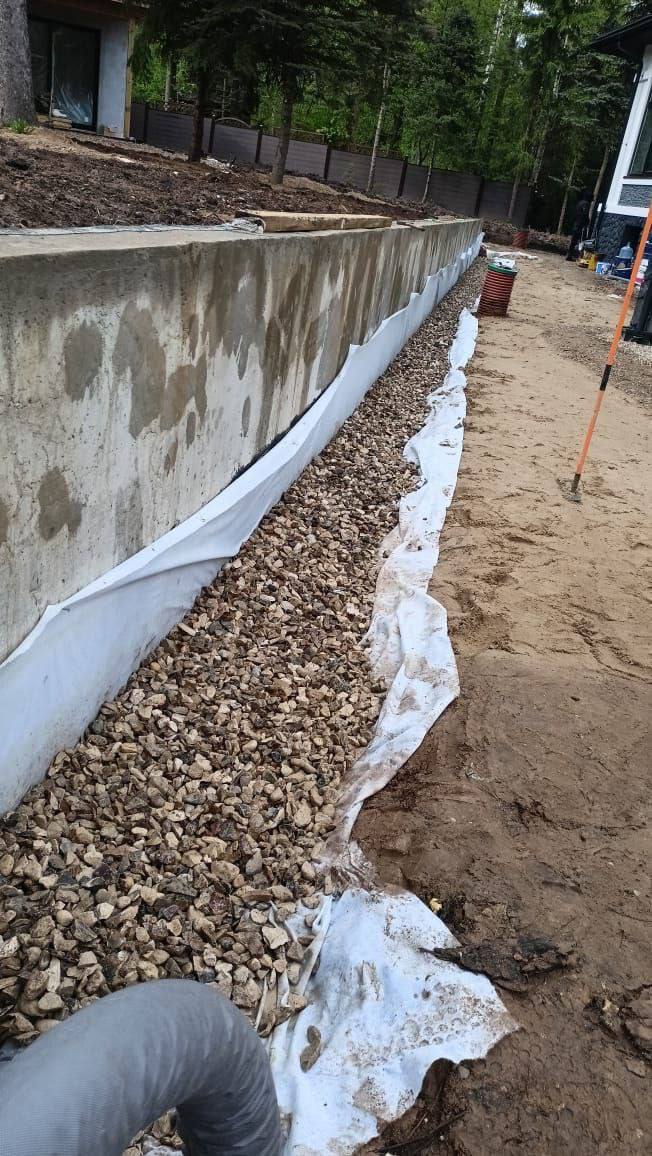

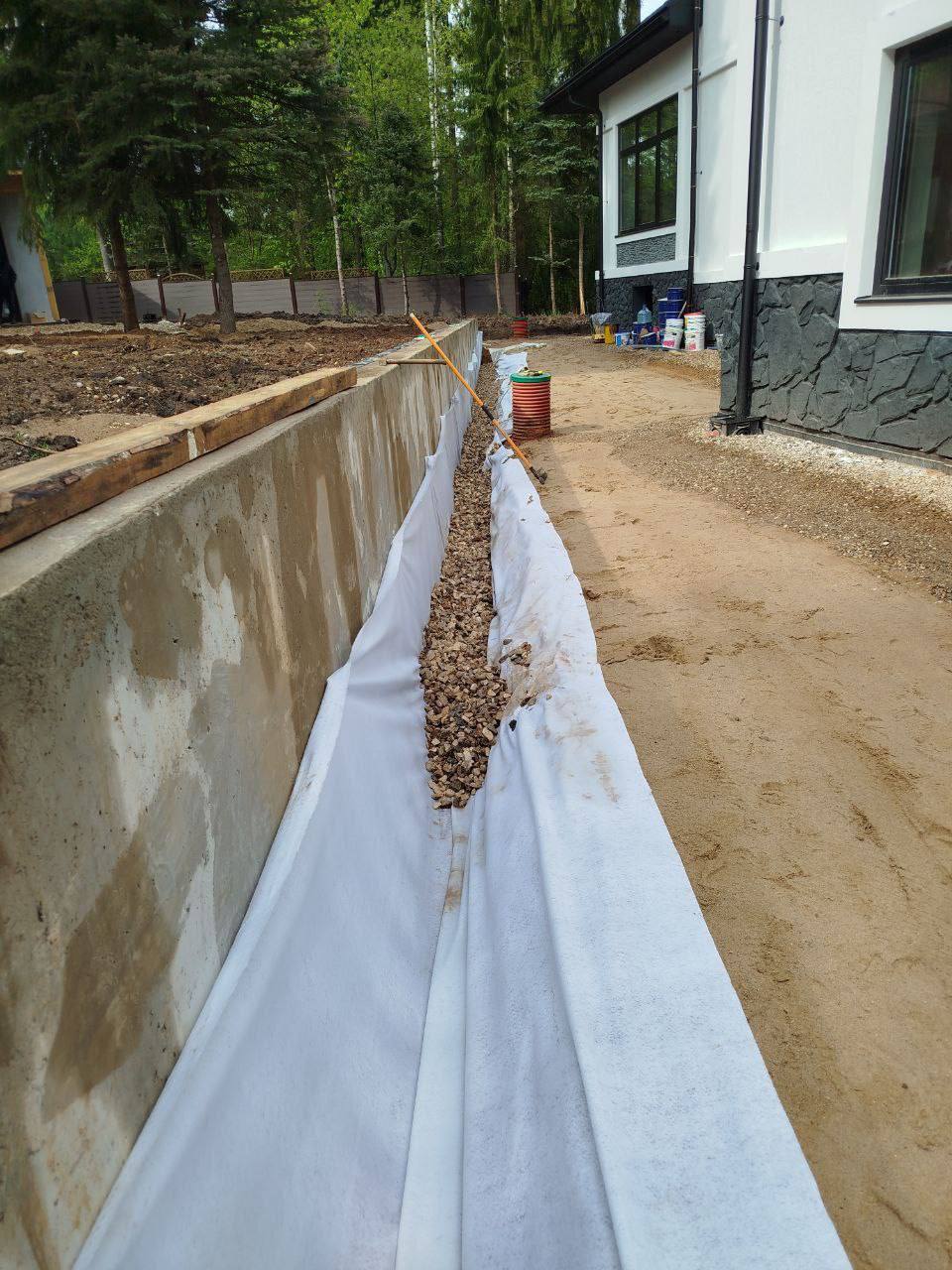

• Устройство щебеночного слоя (фракция 20-40 мм, промывной) толщиной 20-30 см поверх песка, с разравниванием и легким уплотнением.

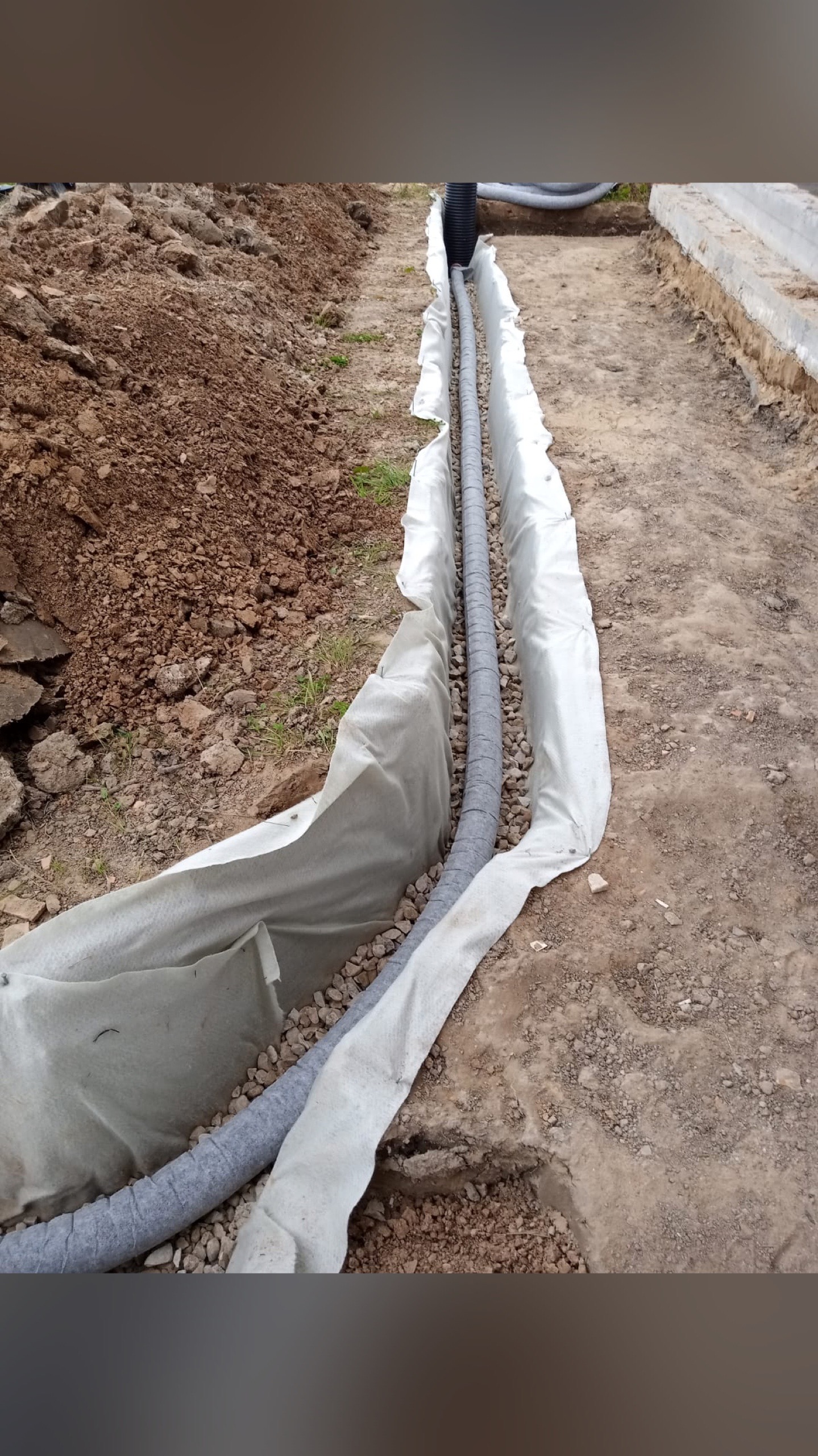

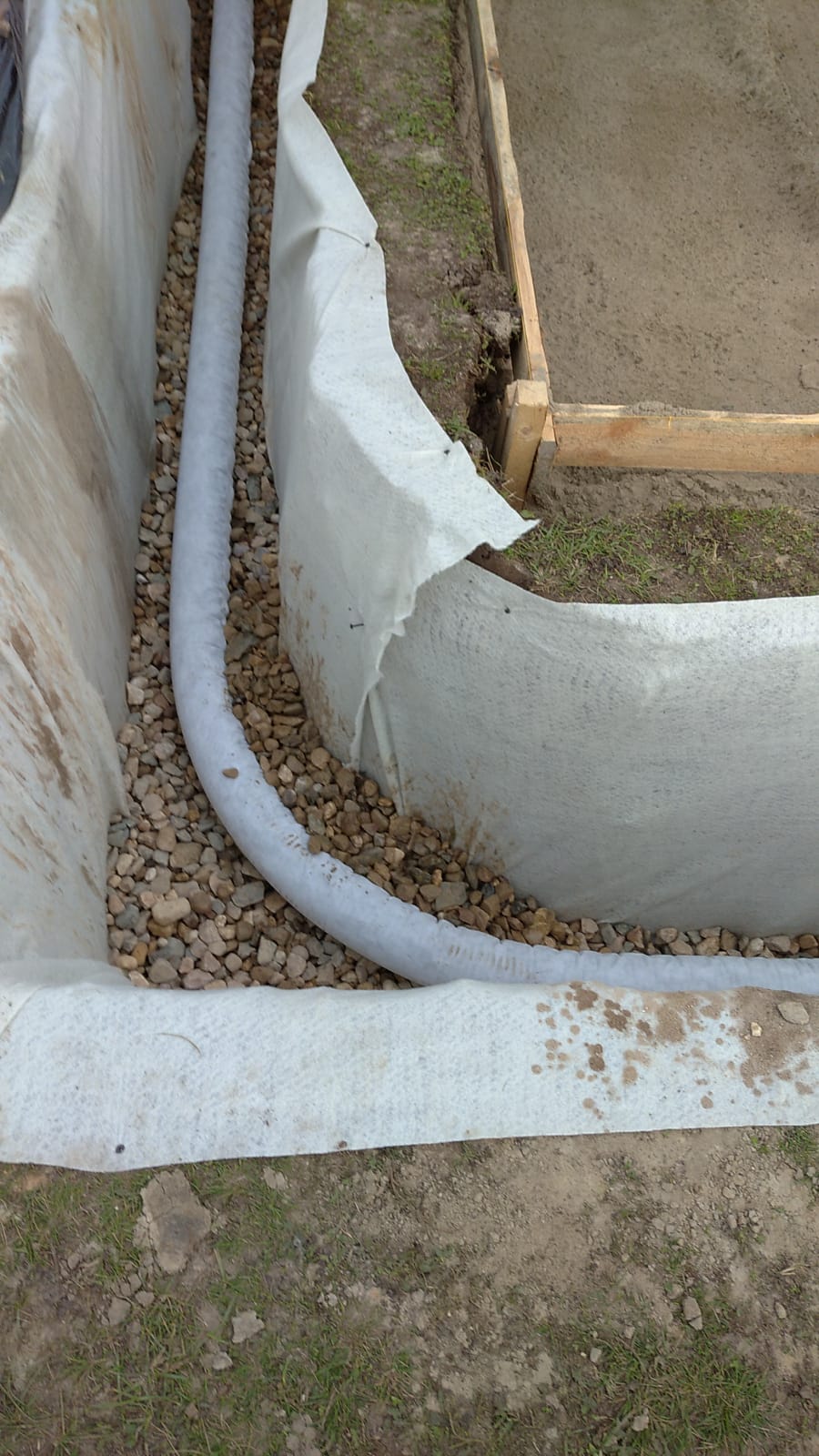

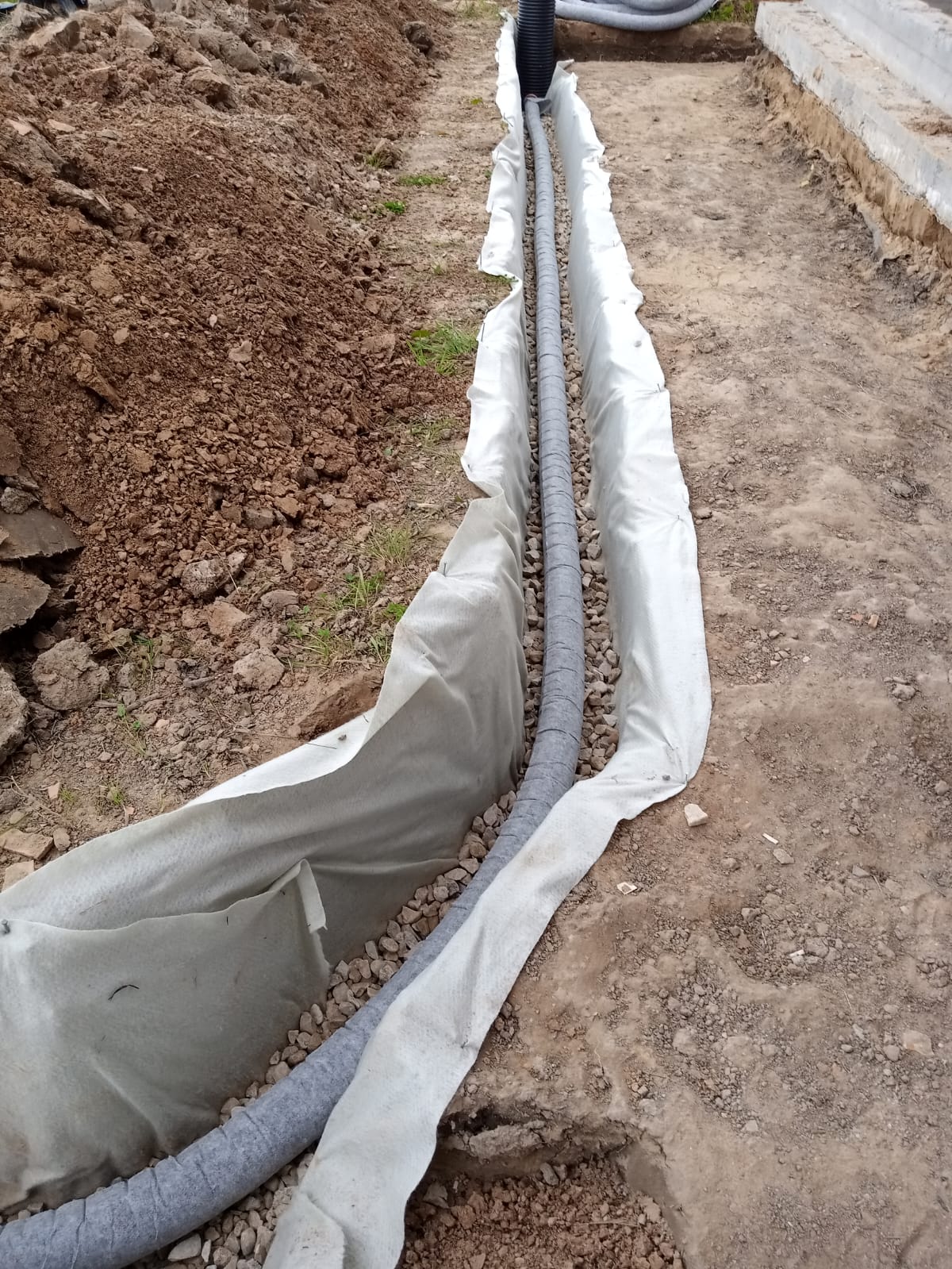

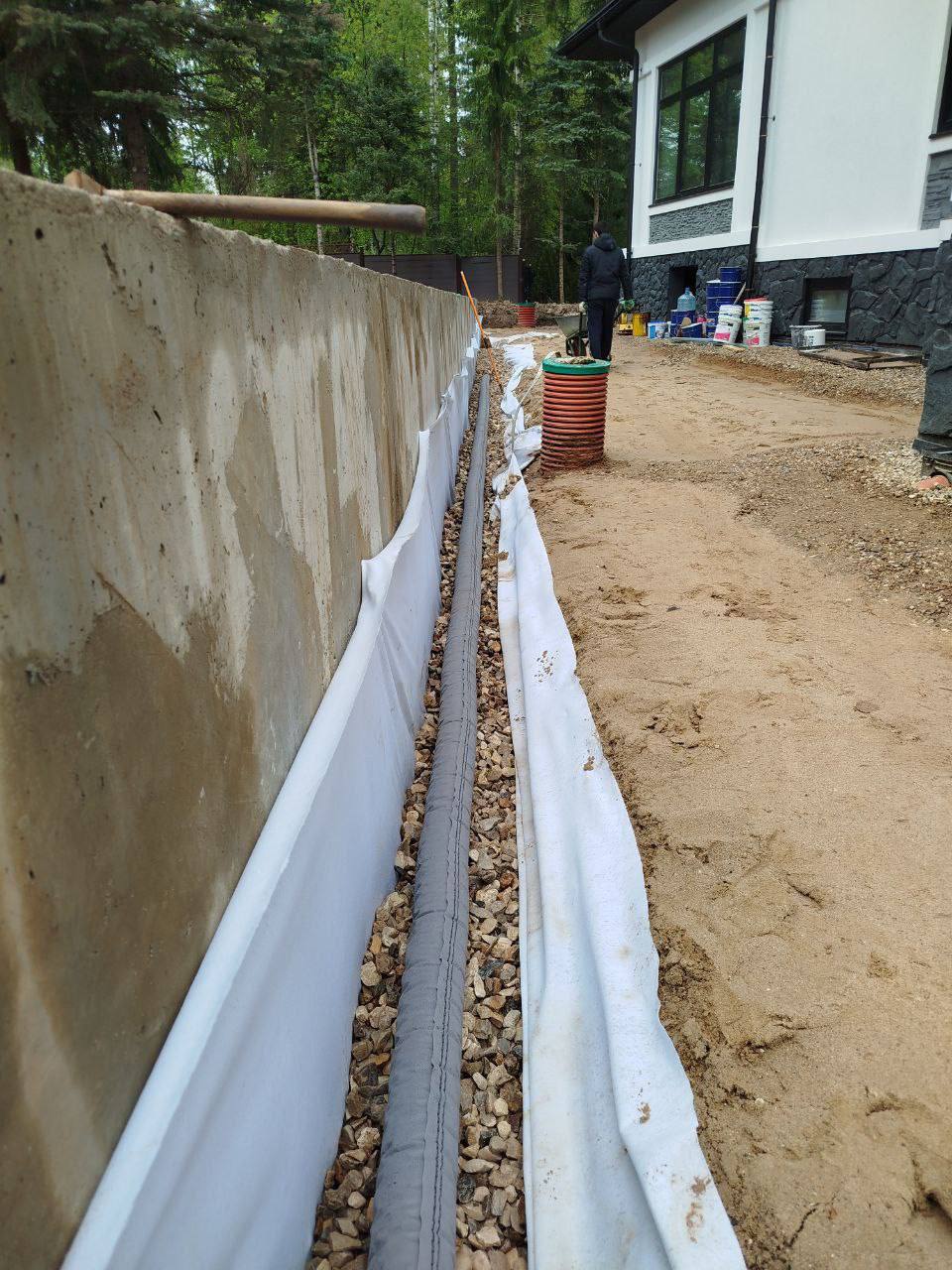

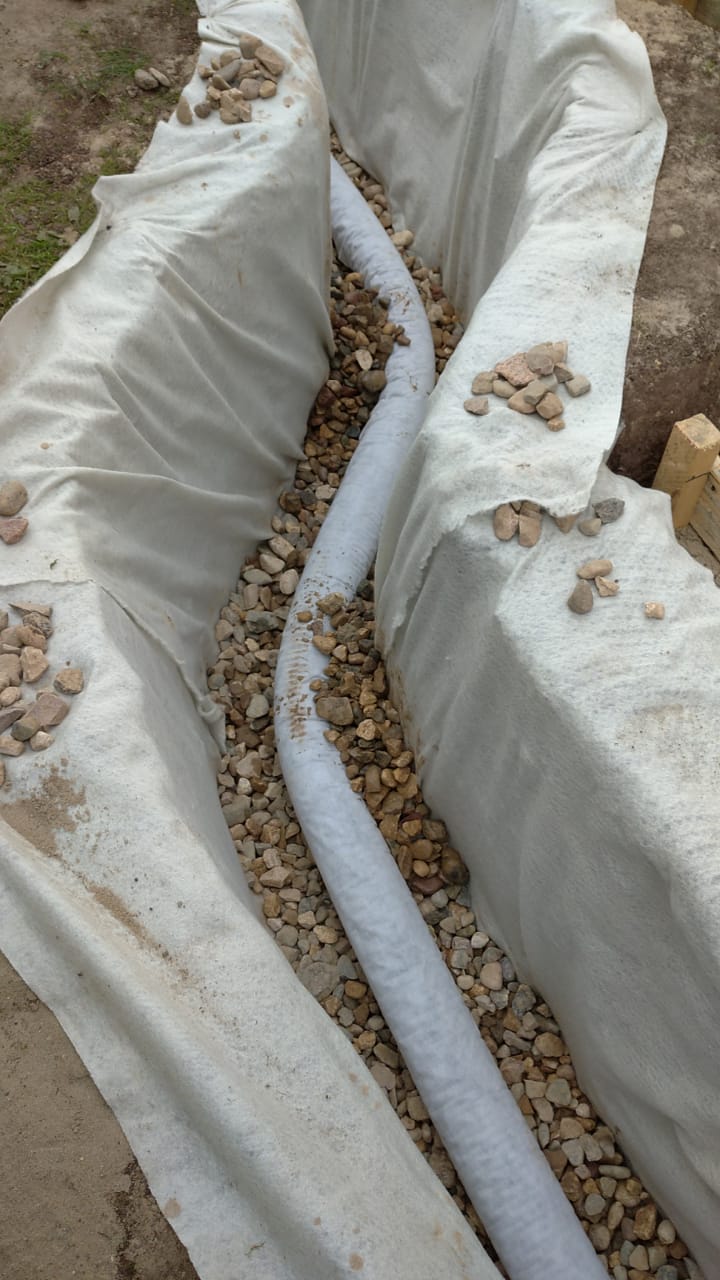

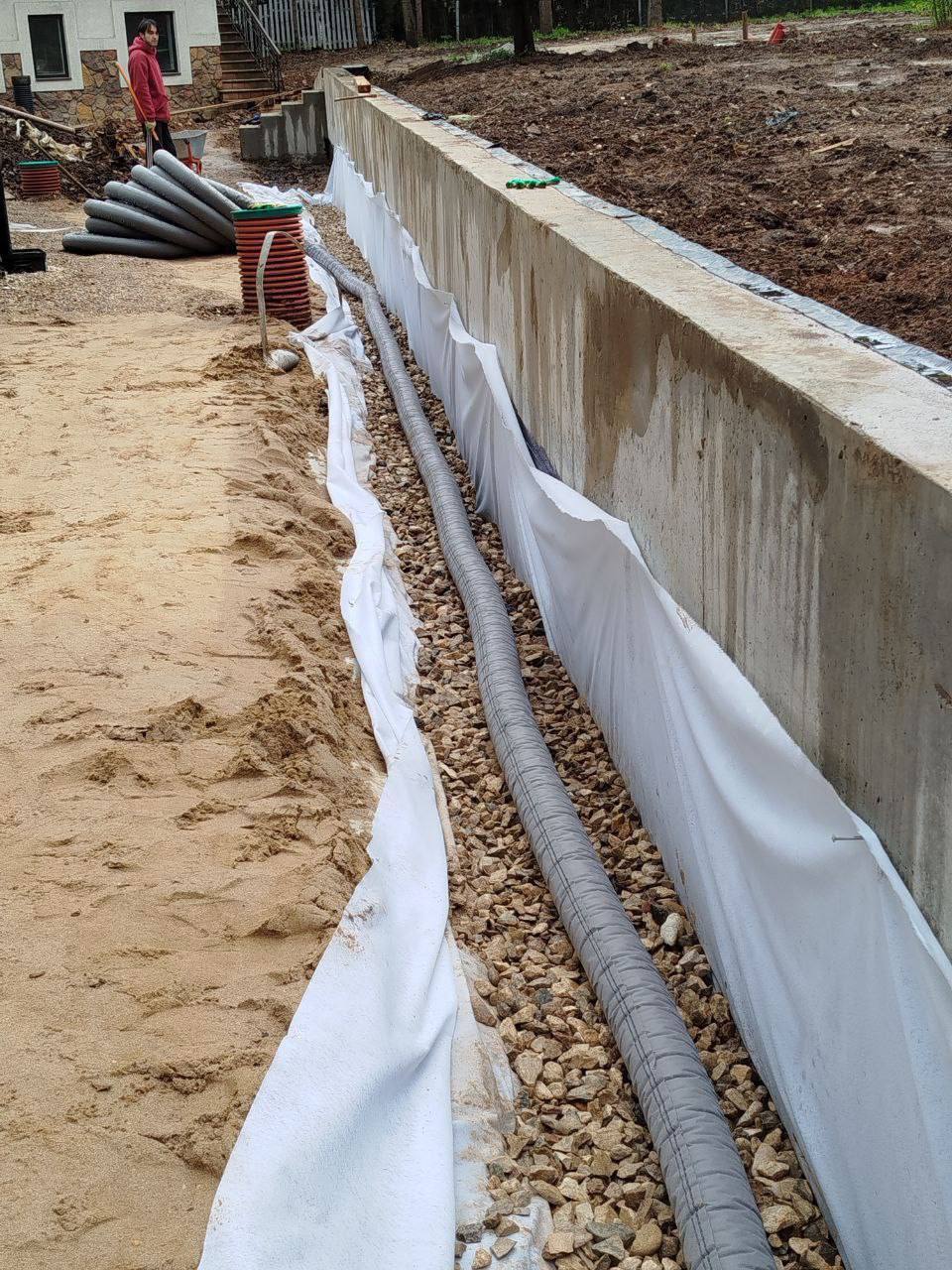

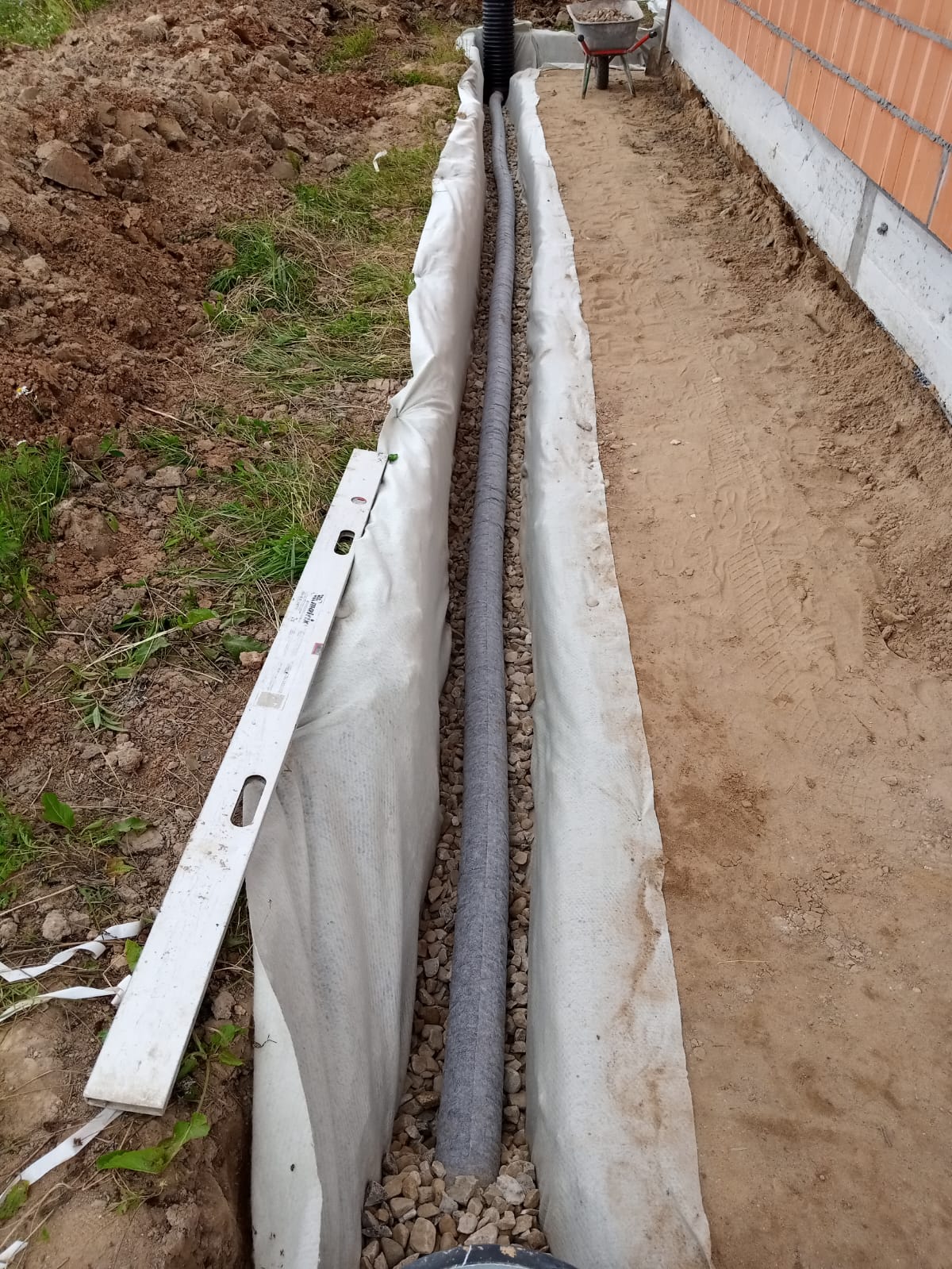

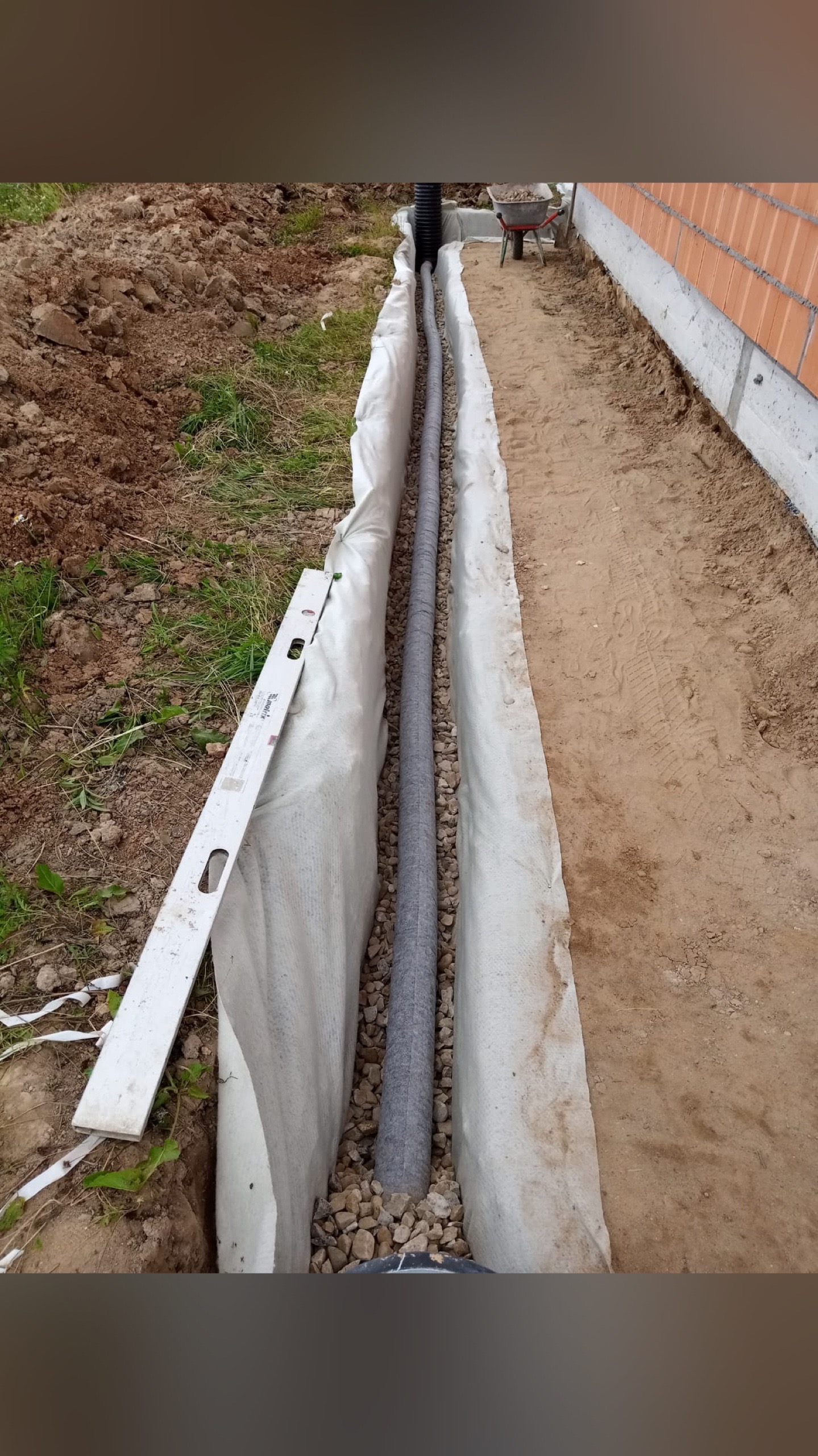

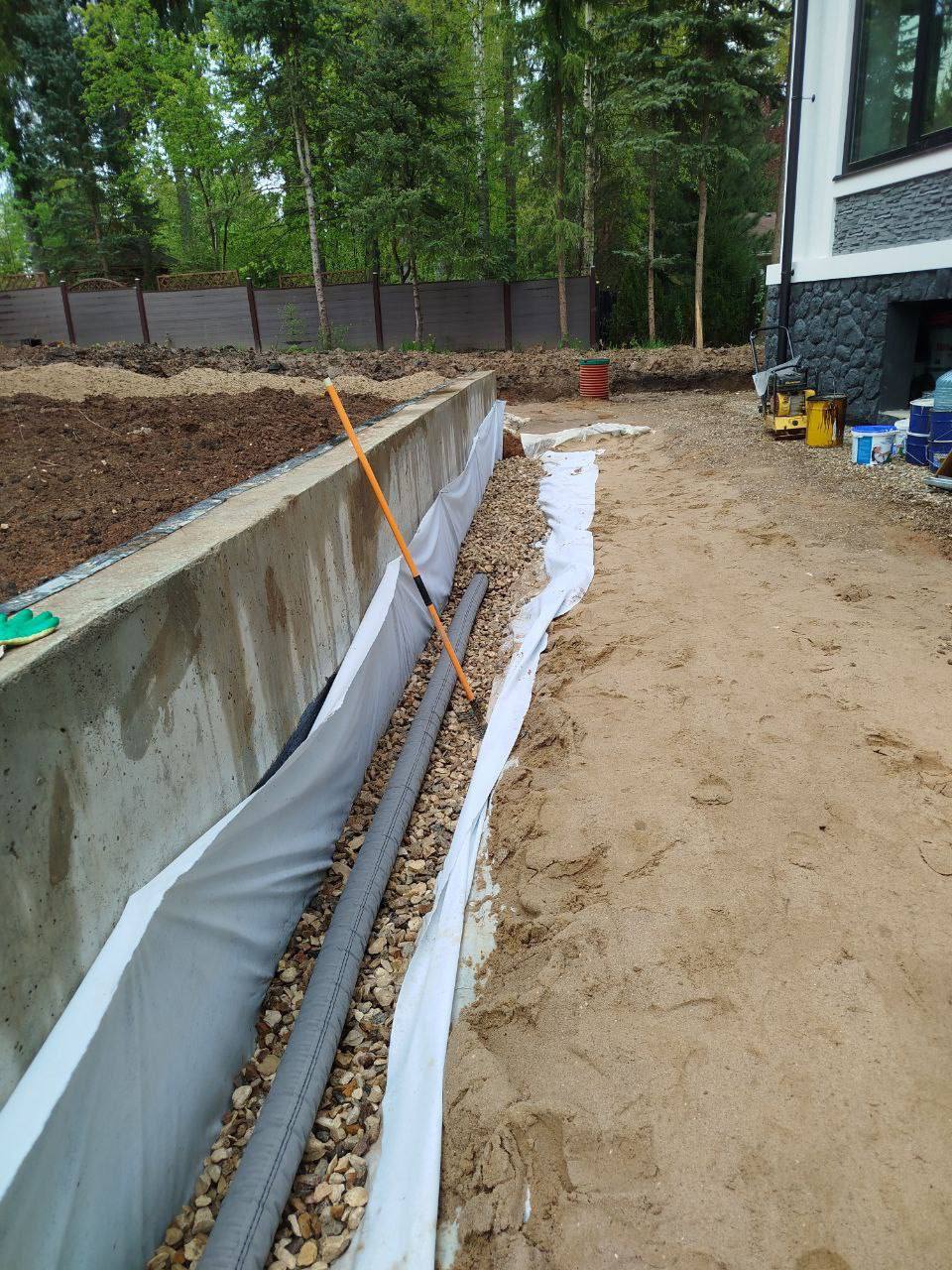

• Укладка дренажных труб (перфорированных, гофрированных или гладких) на щебеночное основание с соблюдением проектного уклона, соединение труб муфтами с уплотнителями.

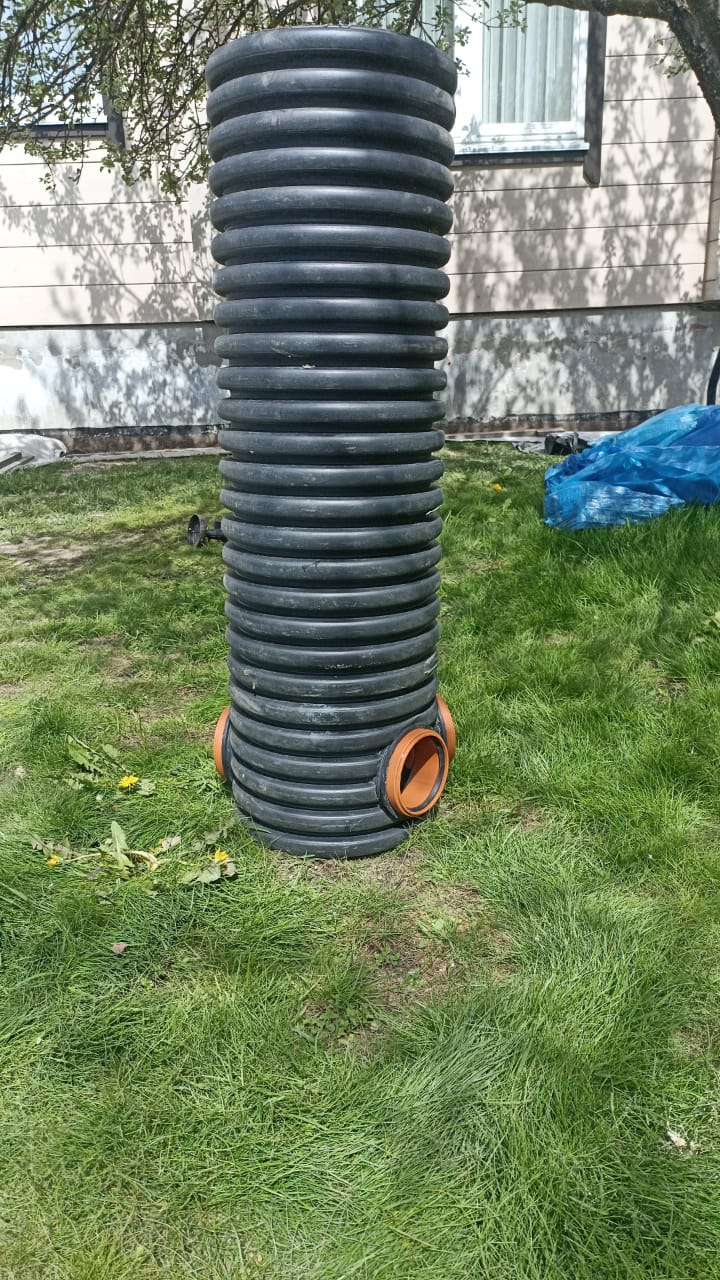

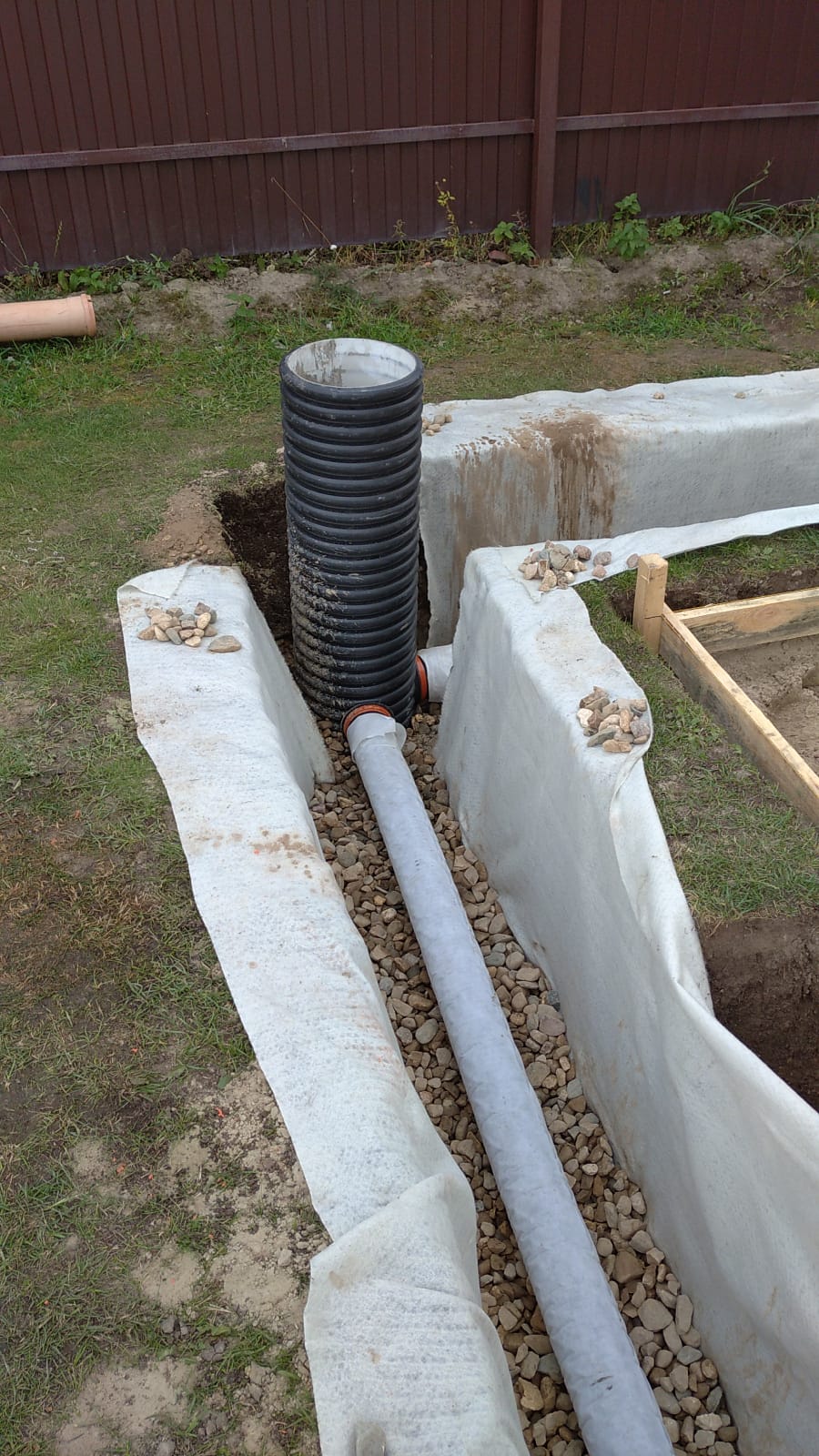

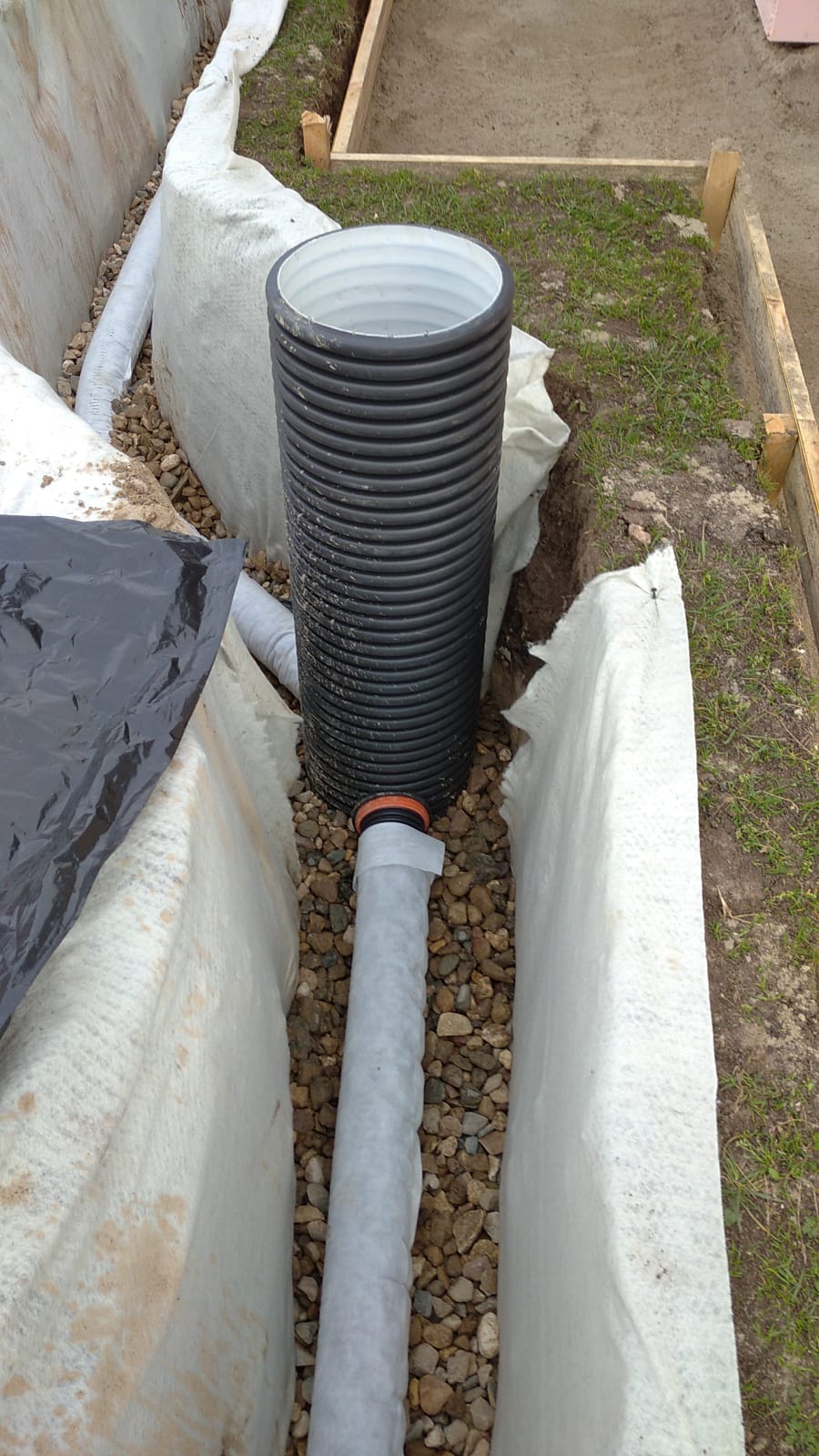

• Установка смотровых (ревизионных) колодцев в углах здания и в местах поворота труб, а также на прямых участках через каждые 30-40 метров.
• Подключение дренажных труб к смотровым колодцам с использованием тройников и отводов.

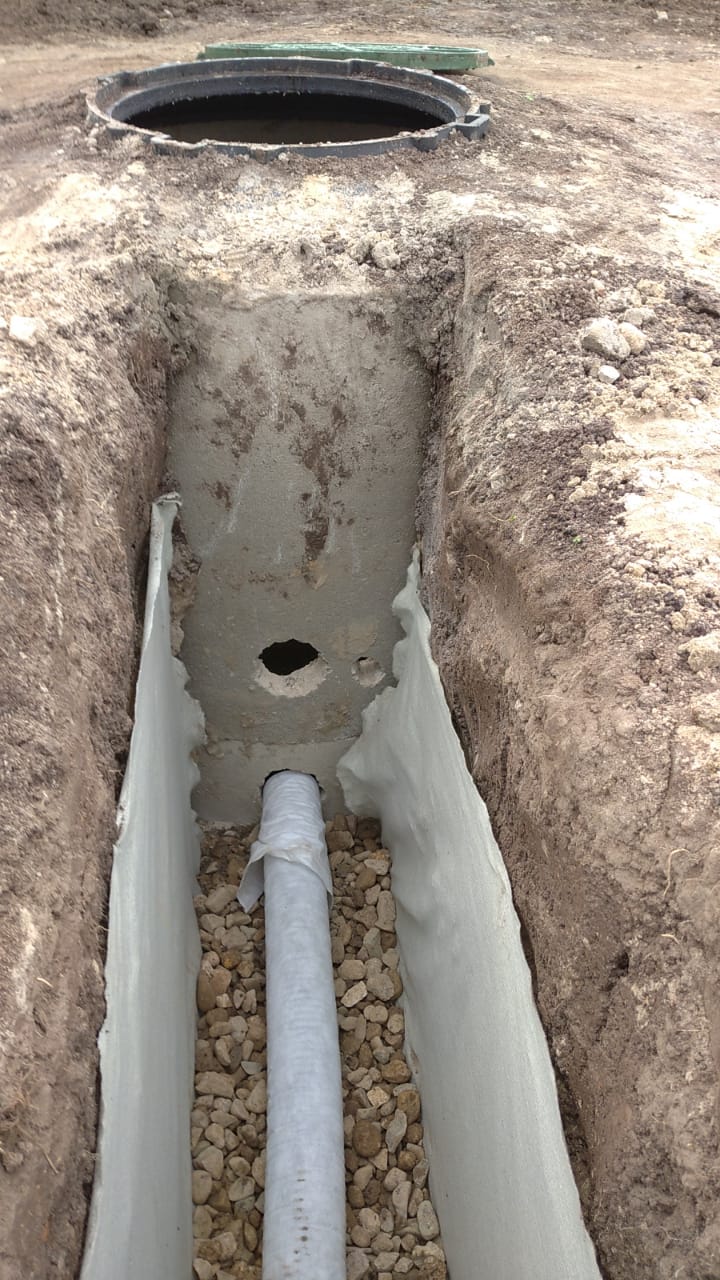

• Прокладка коллекторной трубы (большего диаметра, обычно 150-200 мм) от последнего смотрового колодца к приемному колодцу (сборному коллектору).
• Установка приемного колодца (пластикового или бетонного) в самой низкой точке участка с устройством насосной станции (при необходимости принудительного откачивания).
• Засыпка труб щебнем (фракция 20-40 мм, промывной) слоем не менее 20-30 см сверху и с боков трубы.
• Заворачивание геотекстиля поверх щебня внахлест (не менее 20 см) для создания фильтрующего «конверта» вокруг дренажного слоя.
• Обратная засыпка траншеи песком или песчано-гравийной смесью с послойным трамбованием (каждые 20-30 см) до уровня поверхности земли.
• Промывка системы водой под давлением через смотровые колодцы для удаления строительного мусора и проверки пропускной способности.
• Установка заглушек на смотровые колодцы и приемный колодец, герметизация стыков.
• Планировка поверхности и восстановление ландшафта (газон, дорожки, отмостка) над засыпанной траншеей.
• Составление паспорта системы дренажа с указанием схемы, глубины заложения, уклонов и мест расположения колодцев для последующего обслуживания.

Стоимость дренажа вокруг дома и сопутствующих работ

Сроки реализации кольцевого дренажа вокруг дома

Общий срок выполнения работ по устройству кольцевого дренажа зависит от периметра дома, глубины заложения труб, типа грунта, объема земляных работ и погодных условий. Для стандартного частного дома с периметром 50 погонных метров (глубина траншеи 1,5-2,0 м, ширина траншеи 0,5-0,6 м, суглинистый грунт, без скальных включений) процесс занимает от 7 до 14 рабочих дней. На продолжительность работ влияют следующие факторы: объем земляных работ (разработка траншеи экскаватором занимает 1-2 дня, вручную — 7-10 дней), необходимость водоотлива при высоком уровне грунтовых вод (плюс 2-4 дня), время на установку смотровых и приемного колодцев (1-2 дня), засыпка и трамбовка траншеи (1-2 дня), а также погодные условия — работы не производятся при сильных дождях и промерзании грунта (зимой требуется использование оттайки или отложить работы до весны). Также время реализации может увеличиться при необходимости устройства принудительного откачивания (насосная станция — плюс 1 день на установку и настройку), при работе на сложных рельефах (требуется более точная разбивка уклонов и дополнительные перепадные колодцы), а также при необходимости утилизации вынутого грунта (если грунт не используется для обратной засыпки). Важно учесть, что система кольцевого дренажа должна быть испытана (промыта водой под давлением) перед обратной засыпкой, а окончательная эффективность дренажа может оцениваться только через несколько месяцев эксплуатации, после нескольких циклов подъема грунтовых вод. Оптимальный сезон для старта работ — конец весны (май-июнь) или начало осени (сентябрь-октябрь), когда уровень грунтовых вод минимален, грунт не промерз и нет затяжных дождей. Работы по кольцевому дренажу рекомендуется выполнять одновременно с устройством гидроизоляции и утепления фундамента, а также с монтажом отмостки и ливневой канализации для создания комплексной системы защиты дома от воды.
