Линейный дренаж (осушение участка)

Линейный дренаж (осушение участка) является наиболее эффективной и технологичной системой для сбора и отвода поверхностных вод с больших площадей, предотвращения подтопления фундаментов, подвалов и цокольных этажей, а также защиты дорожек, отмостки и ландшафта от разрушительного действия дождевых и талых вод. Данная конструкция представляет собой систему заглубленных каналов (желобов) из бетона, пластика (ПВХ) или полимербетона, закрытых сверху решетками (чугунными, стальными или пластиковыми), которые укладываются с уклоном в сторону приемного колодца или ливневой канализации. Основная роль линейного дренажа заключается в точечном перехвате воды по всей длине защищаемой зоны (например, вдоль отмостки, въездной группы, бассейна или по периметру участка), быстром отведении ее в коллектор и исключении образования луж, наледи и заболачивания территории даже при ливнях максимальной интенсивности.

Правильно спроектированный линейный дренаж решает комплекс задач:

• быстрый сбор и отвод дождевой и талой воды с поверхности участка, кровли (через водостоки, подключенные к дренажу) и отмостки;
• полное исключение образования луж, размытия грунта, грязи и наледи на дорожках, въездных группах и пешеходных зонах;
• защита фундаментов, подвалов и цокольных этажей от подтопления и капиллярного подсоса влаги;
• предотвращение разрушения отмостки, тротуарной плитки и асфальтового покрытия из-за замерзания воды в основаниях (морозное пучение);
• снижение нагрузки на точечные дождеприемники и подземные дренажные системы, увеличение их срока службы;
• возможность интеграции с ливневой канализацией и кольцевым дренажом участка в единую систему водоотведения;
• эстетичность — современные решетки (в том числе декоративные) органично вписываются в ландшафт и не портят внешний вид территории.

В философии компании Domos-expert долговечность и эффективность линейного дренажа достигается за счет правильного гидравлического расчета, выбора материала желобов в зависимости от нагрузок (класс нагрузки от A15 до F900) и обязательного устройства пескоуловителей перед сбросом в ливневую канализацию. Мы учитываем, что линейный дренаж — это система, работающая под постоянным воздействием воды, песка, реагентов (зимой) и механических нагрузок от автомобилей (на въездных группах), поэтому принципиально не используем дешевые пластиковые желоба без ребер жесткости для зон с автомобильным движением и не экономим на пескоуловителях, которые предотвращают заиливание труб и колодцев. Такой осознанный подход исключает разрушение желобов, засорение системы и выход дренажа из строя через 1-2 сезона. Ключевым условием нашей работы является обеспечение непрерывного уклона желобов (не менее 1 см на 1 погонный метр) в сторону приемного колодца, установка пескоуловителей перед каждым сбросом в закрытую ливневку и регулярный доступ к ревизионным колодцам для прочистки системы. В условиях сложного рельефа (большие перепады высот), высокого уровня грунтовых вод или при необходимости отвода больших объемов воды (например, от бассейна или большой кровли) мы реализуем проект только с использованием полимербетонных желобов повышенной прочности и устройством нескольких независимых линий с отдельными сбросами в коллектор, что позволяет нам предоставлять гарантию на гидроизоляцию и пропускную способность системы от 3 до 10 лет.

Производство работы

• Геодезическая съемка участка, анализ рельефа, определение зон скопления воды и направления естественного уклона.
• Гидравлический расчет: определение необходимой пропускной способности желобов (в литрах в секунду) исходя из площади водосбора и интенсивности ливней для данного региона.
• Разработка схемы дренажной системы: трассировка линий, выбор мест установки пескоуловителей, смотровых и приемных колодцев.
• Разметка на местности трасс дренажных линий с использованием нивелира или лазерного уровня для контроля уклонов.

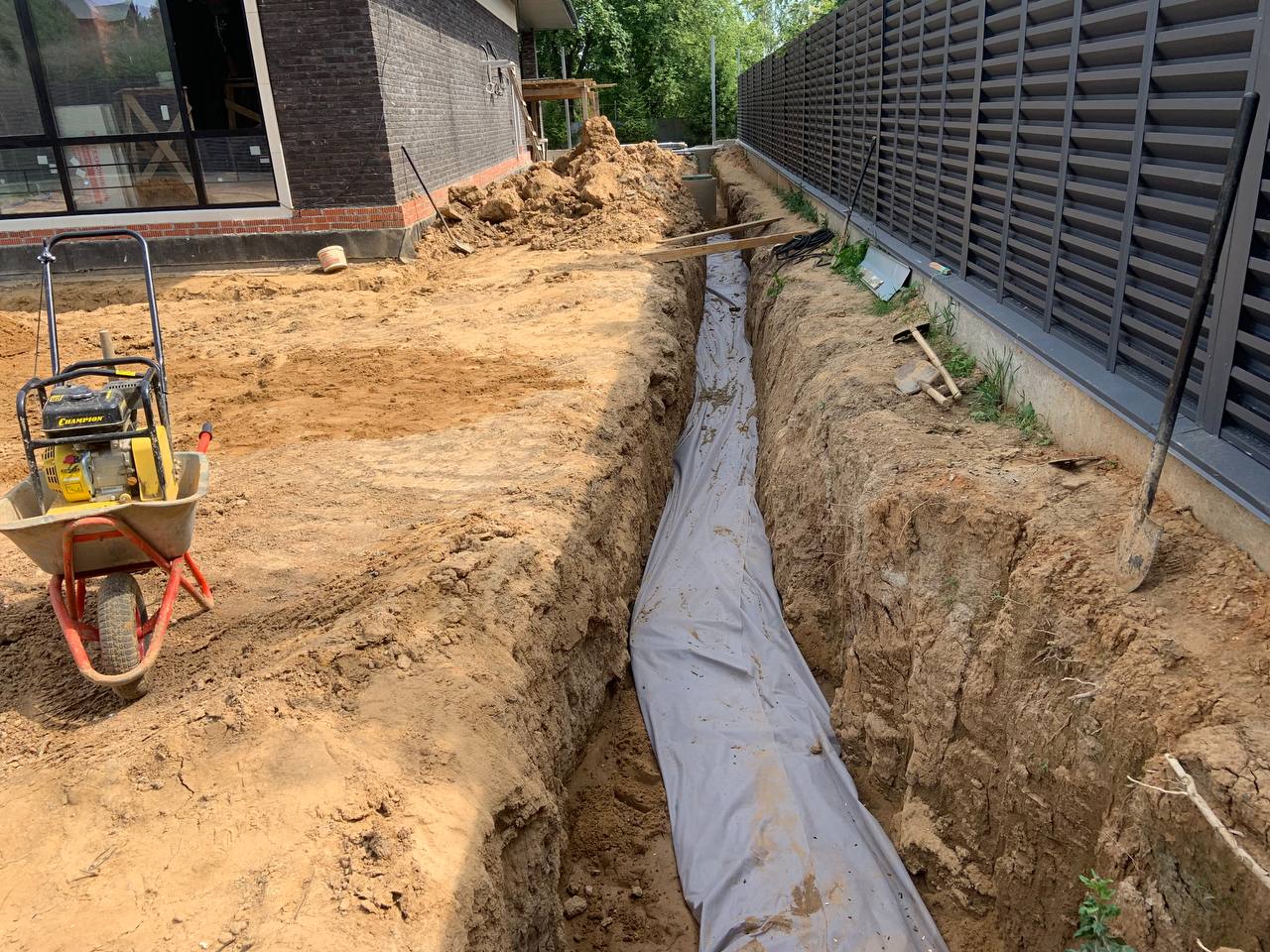

• Копка траншей под желоба и колодцы (глубина ниже глубины промерзания или на расчетную глубину с учетом подушки, ширина — ширина желоба + 20-30 см на опалубку и монтаж).
• Выравнивание и трамбование дна траншеи, создание уклона (1-2 см на 1 пог.м) в сторону приемного колодца.

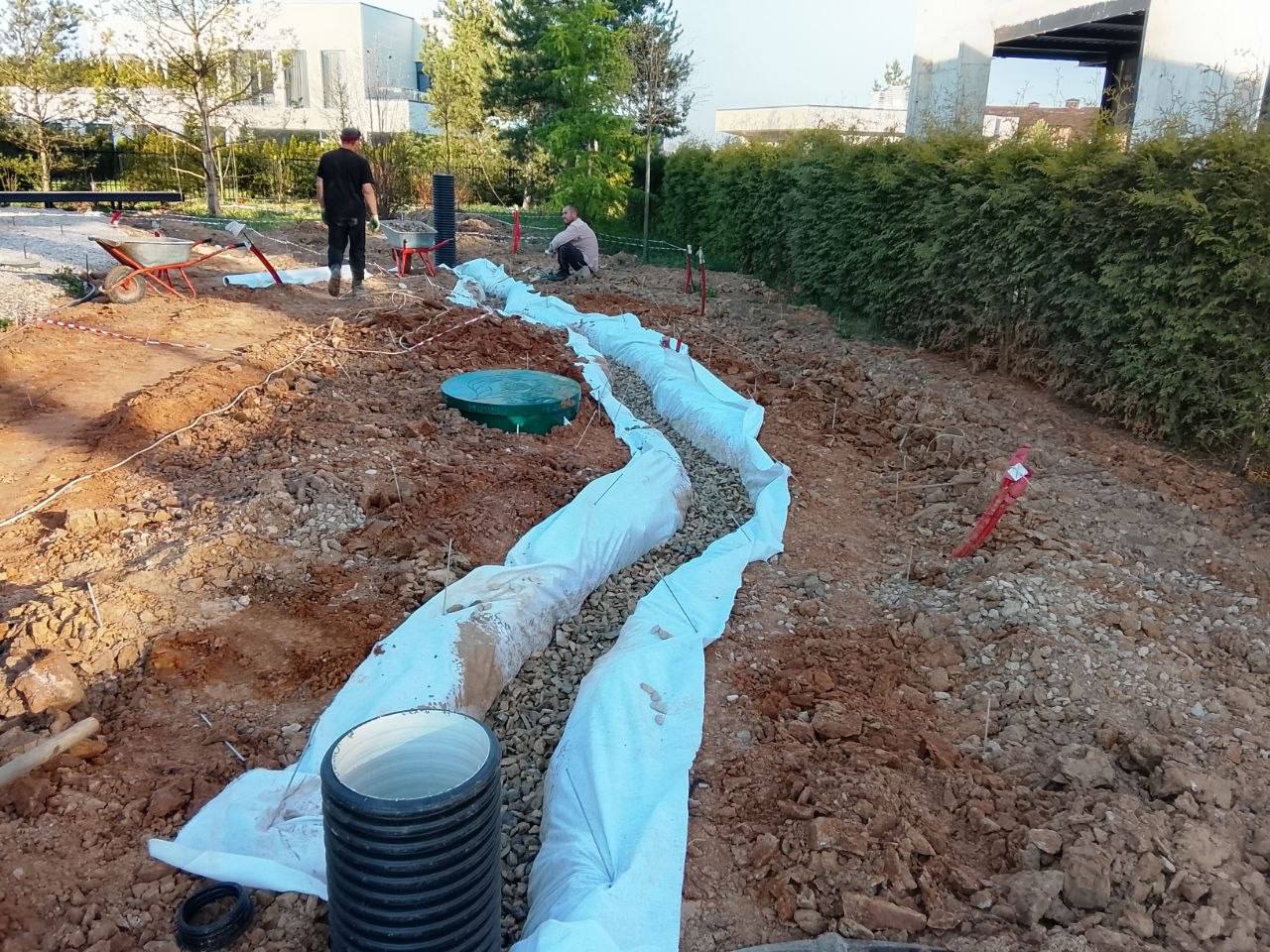

• Устройство песчано-щебеночной подушки (10-15 см) с послойным трамбованием и проливкой водой.

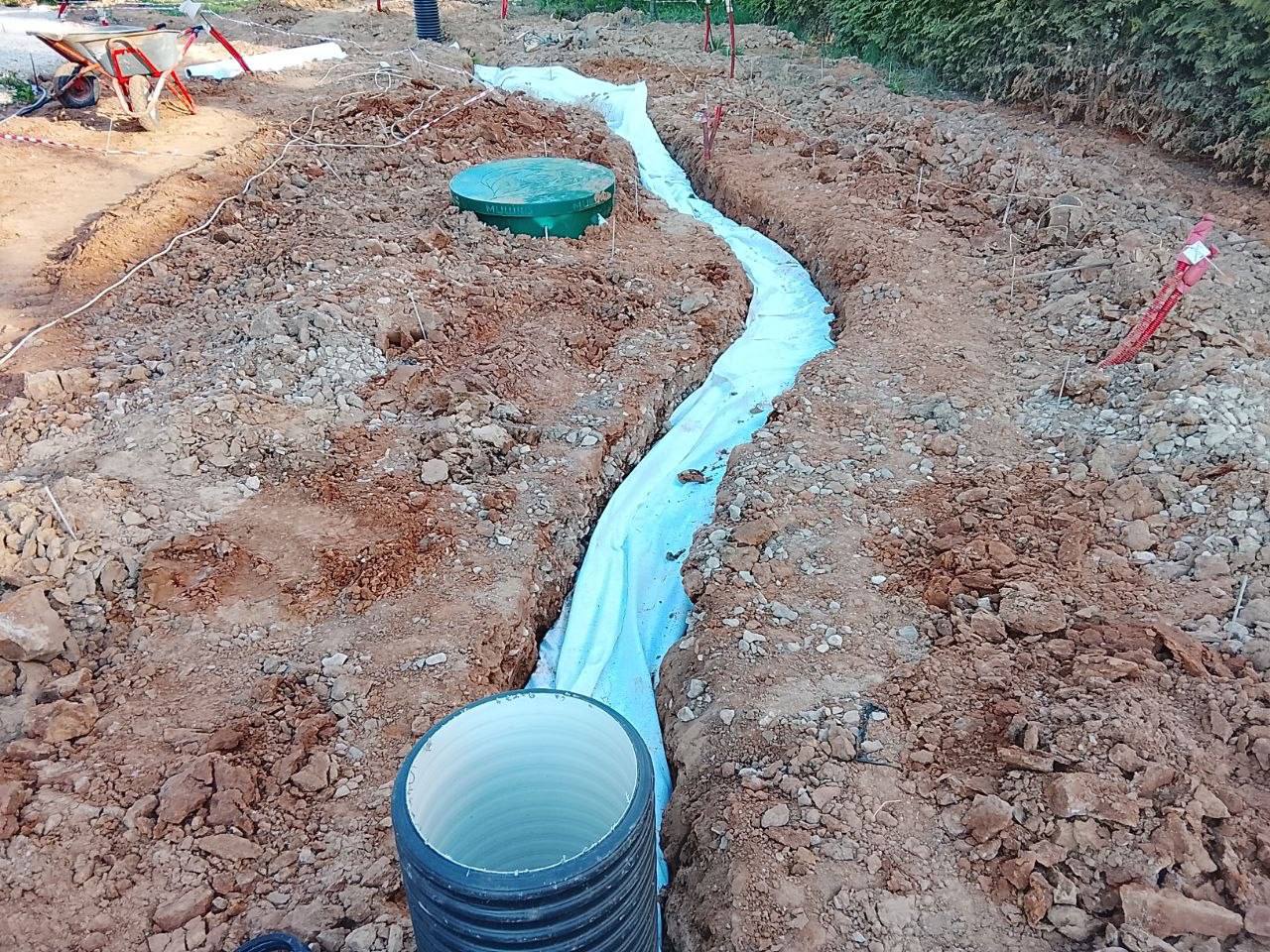

• Укладка геотекстиля на дно и стенки траншеи для предотвращения заиливания дренажного слоя и смешивания грунта с подушкой.
• Монтаж бетонного основания под желоба (для тяжелых классов нагрузки и на пучинистых грунтах) или установка желобов непосредственно на утрамбованную подушку.
• Установка желобов (бетонных, полимербетонных или пластиковых) на подготовленное основание с соблюдением проектного уклона, соединение их между собой с помощью замков или герметиков.
• Монтаж пескоуловителей в местах сброса воды в ливневую канализацию или в конце каждой дренажной линии перед поворотом в коллектор.
• Установка смотровых (ревизионных) колодцев на длинных прямых участках (через каждые 20-30 метров) и в местах поворотов системы.
• Бетонирование желобов с боков и сверху (для классов нагрузки D400 и выше) — заливка бетонной смесью для фиксации и создания монолитной конструкции.
• Подключение дренажных линий к приемному колодцу (ливневому коллектору) или к существующей ливневой канализации.
• Установка решеток на желоба (чугунных, стальных или пластиковых) в зависимости от класса нагрузки: A15 — для пешеходных зон, B125 — для парковок легковых авто, C250 — для проездов, D400 — для автомобильных дорог и въездов.
• Герметизация стыков между желобами, а также между желобами и решетками (для предотвращения просачивания воды в грунт мимо системы).
• Обратная засыпка пазух траншеи песком или щебнем с послойным трамбованием, восстановление покрытия (плитка, асфальт, газон).
• Промывка системы водой под давлением для удаления строительного мусора и проверки герметичности стыков и пропускной способности.
• Инструктаж владельца: правила эксплуатации, периодичность чистки пескоуловителей и решеток (рекомендуется 2-4 раза в год), способы прочистки при засорах.

Стоимость дренажа участка и сопутствующих работ

Сроки реализации линейного дренажа

Общий срок выполнения работ по устройству линейного дренажа зависит от общей длины дренажных линий, типа грунта, глубины заложения, необходимости бетонирования желобов (тяжелые классы нагрузки) и погодных условий. Для стандартного участка с периметром дренажных линий 50 погонных метров (глубина траншеи 0,5-0,7 м, желоба класса нагрузки B125/C250, без бетонирования, на песчано-щебеночной подушке, простой рельеф) процесс занимает от 3 до 6 рабочих дней. На продолжительность работ влияют следующие факторы: объем земляных работ (разработка траншей экскаватором или вручную — при работе вручную время увеличивается в 3-5 раз), необходимость бетонирования желобов (плюс 1-2 дня на заливку и 3-7 дней на набор прочности бетона), время на установку пескоуловителей и смотровых колодцев (плюс 0,5-1 день), а также погодные условия — устройство дренажа не производится при сильных дождях и промерзании грунта (зимой требуется подогрев или использование противоморозных добавок). Также время реализации может увеличиться при необходимости интеграции с кольцевым дренажом фундамента (плюс 2-4 дня), при работе на сложных рельефах с большими перепадами высот (требуется устройство перепадных колодцев и более точная разбивка уклонов), а также при использовании тяжелых чугунных решеток класса D400 (требуется бетонирование и более тщательная выверка горизонтали). Важно учесть, что после завершения монтажа система должна быть промыта водой под давлением для удаления строительного мусора (этот этап занимает 2-4 часа). Оптимальный сезон для старта работ — конец весны (май-июнь) или начало осени (сентябрь), когда грунт уже оттаял, нет затяжных дождей, а температура позволяет бетону (при необходимости) набирать прочность в нормальных условиях (выше +5°C). Эксплуатация системы (регулярная чистка пескоуловителей и решеток) рекомендуется 2-4 раза в год (весной после таяния снега, осенью после листопада и после сильных ливней).
