Устройство коллекторного-водоприемного колодца

Зачем нужен коллекторно-приемный колодец в системе водоотведения

Коллекторно-приемный колодец выполняет две ключевые функции: аккумулирующую и распределительную. Его главная задача — собирать весь объем воды, поступающей от всех веток ливневой канализации и дренажной системы, обеспечивая безаварийный сброс в грунт, водоем или централизованную сеть. Кроме того, колодец позволяет контролировать работу водоотведения в целом, дает доступ для обслуживания и очистки, а также гасит скорость потока, предотвращая размыв стенок выпуска.

Какие проблемы решает коллекторно-приемный колодец?

Коллекторно-приемный колодец в инженерном понимании компании «Домос-Эксперт» — это не просто бетонное кольцо с крышкой, а сложный гидротехнический узел, предназначенный для синхронизации всех контуров водоотведения. Основная функция этой конструкции заключается в приеме суммарного стока из нескольких трубопроводов, его временном аккумулировании и последующем направленном выпуске за пределы охраняемой территории. Без грамотно реализованного приемного колодца разнонаправленные потоки от ливневки и дренажа создают турбулентность, забивают оголовки труб и провоцируют обратный подпор воды в систему. В паводковый период или во время затяжных ливней нескоординированная работа веток приводит к переполнению магистралей, выходу воды на поверхность и повторному подтоплению фундамента и отмостки.

В осенне-весенний сезон застаивающаяся в бесколодезных узлах вода замерзает, разрывает трубы и соединения, что неизбежно ведет к полной остановке всей системы водоотведения и дорогостоящему ремонту с перекопкой траншей.

Бесперебойная работа водоотведения обеспечивается за счет того, что коллекторно-приемный колодец:

• принимает и перераспределяет потоки от ливневой канализации, дренажа и отмосточных систем в едином узле;
• гасит скорость движения воды, предотвращая эрозию грунта в точке выпуска и разрушение приемных камер;
• обеспечивает визуальный контроль режима работы всей системы через люк или смотровой патрубок;
• позволяет проводить механическую промывку, откачку осадка и аварийное отключение отдельных веток;
• служит буферной емкостью, сглаживающей пиковые сбросы во время интенсивных ливней и активного снеготаяния.

Философия нашего подхода базируется на осознанном отказе от кустарных решений. Мы учитываем, что обычное бетонное кольцо без гидроизоляции и системы переливов — это не колодец, а яма-накопитель, которая неизбежно заилится за первый же сезон. Поэтому мы категорически запрещаем использовать колодец как единую камеру для дренажа и ливневки без устройства гидрозатвора или обратного клапана. Смешение грунтовых и поверхностных вод без принудительного разделения — технологическая ошибка, которая приведет к залповому переполнению дренажной системы и заболачиванию участка.

Вместо упрощений мы создаем модульные колодезные системы с перегородками, переливными горловинами и донными осадочными призмами. В условиях высокого стояния грунтовых вод или при необходимости сброса в рельеф мы проектируем герметичные колодцы из полимерного ротационно-формованного пластика (ПНД) с коническим дном и герметичными вводами. Для нас создание управляемой и обслуживаемой системы невозможно без качественного приемного узла. Ключевое условие долговечности — это правильный расчет объема колодца (не менее 70% от суммарного часового притока) и организация удобного доступа для техники. В сложных условиях, например, если все ветки сходятся в одной точке с разницей высот более метра, мы беремся за реализацию проекта только при условии установки многокамерного колодца с перепадными ступенями, что позволяет команде «Домос-Эксперт» давать безусловную гарантию на стабильную работу водоотведения без засоров и обратных подпоров.

Производство работ по устройству коллекторно-приемного колодца

• Геодезическая привязка места установки колодца: анализ рельефа, глубин заложения входящих труб и точки сброса.
• Разработка котлована с учетом габаритов колодца и зоны обслуживания (технологический запас не менее 50 см по бокам).
• Уплотнение дна котлована и устройство песчано-щебеночной подушки толщиной 20-30 см с проливкой водой.
• Бетонирование основания (при тяжелых бетонных кольцах) или монтаж заводского пластикового дна (для полимерных колодцев).

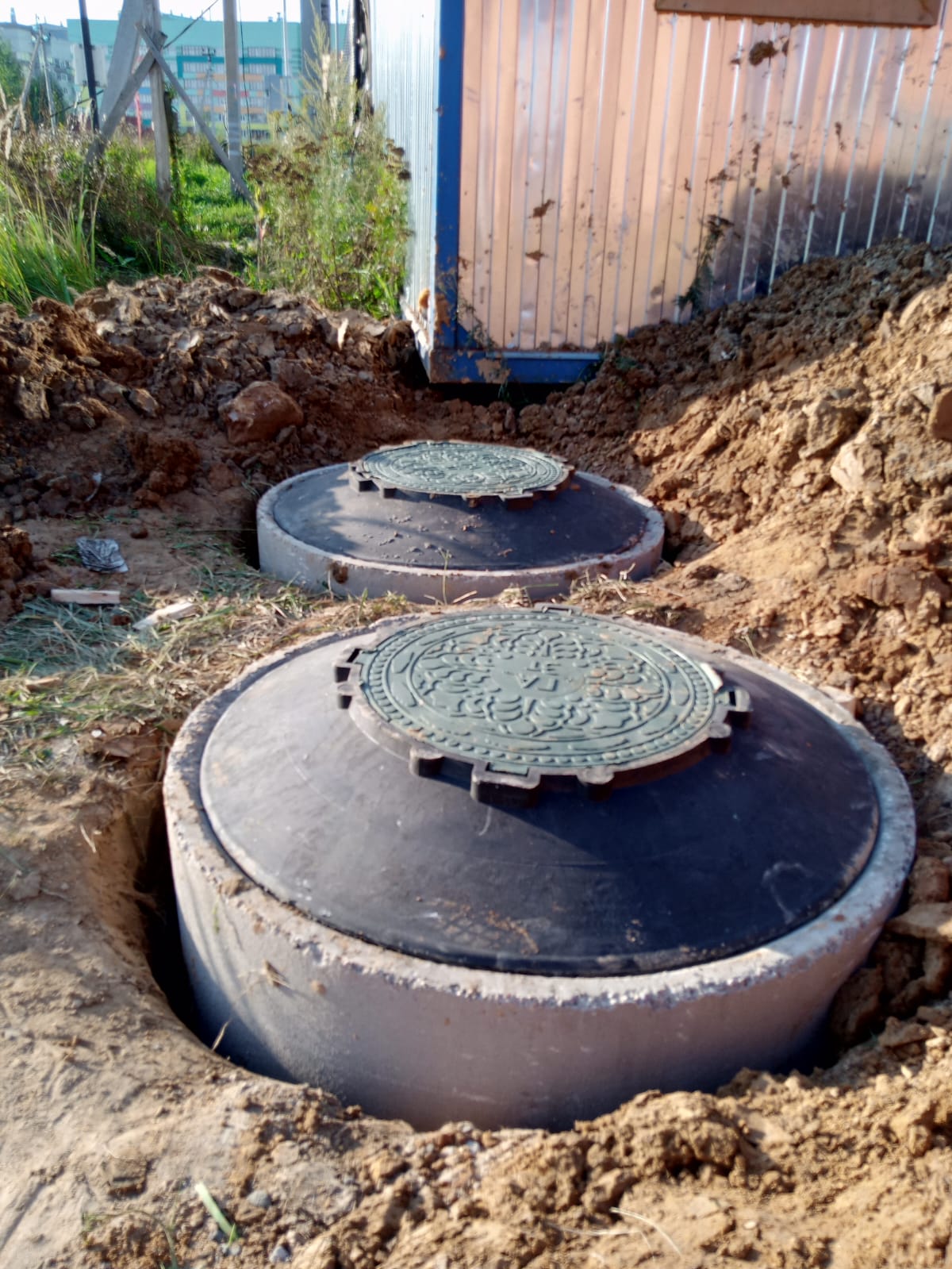

• Послойная сборка шахты колодца: установка колец (бетонных или полимерных) с обязательной герметизацией швов и вводов.
• Врезка входящих труб ливневки, дренажа и отмостки с разных отметок с использованием сальниковых уплотнений или гидроизоляционных манжет.
• Устройство приемной камеры: монтаж отстойной зоны (призма или корзина для осадка) глубиной не менее 30 см.
• Организация выпуска: установка переливной трубы или стендового выпуска в грунт/ливневую сеть с обратным клапаном (при необходимости).
• Монтаж лестницы (скобы) и крышки люка с замком, исключающей несанкционированный доступ и попадание мусора.
• Обратная засыпка пазух котлована песком с послойным трамбованием и обустройством отмостки вокруг люка.
• Гидравлические испытания: последовательный залив каждой ветки с контролем уровней и отсутствия перетечек между камерами.

Требуемые материалы для устройства коллекторно-приемного колодца (на один колодец глубиной 2 м, DN 1000)

Как мы делаем коллекторно-приемный колодец долговечным

Создание коллекторно-приемного колодца в компании «Домос-Эксперт» начинается с точного гидравлического расчета и анализа всех входящих потоков. Мы не предлагаем типовое кольцо на «глазок», пока не поймем пиковые расходы ливневки, дренажа и отмостки в самую дождливую пятиминутку. Работа строится на принципе «вход выше выхода»: все входящие трубы всегда заводятся выше уровня выпуска минимум на 20-30 см, чтобы осадок оседал в отстойной зоне, а не уходил дальше в систему. Особое внимание уделяется герметичности: любые швы между бетонными элементами мы не просто замазываем цементом, а проклеивам бентонитовыми жгутами или заливаем полиуретановым герметиком, который работает на сжатие и растяжение при подвижках грунта.

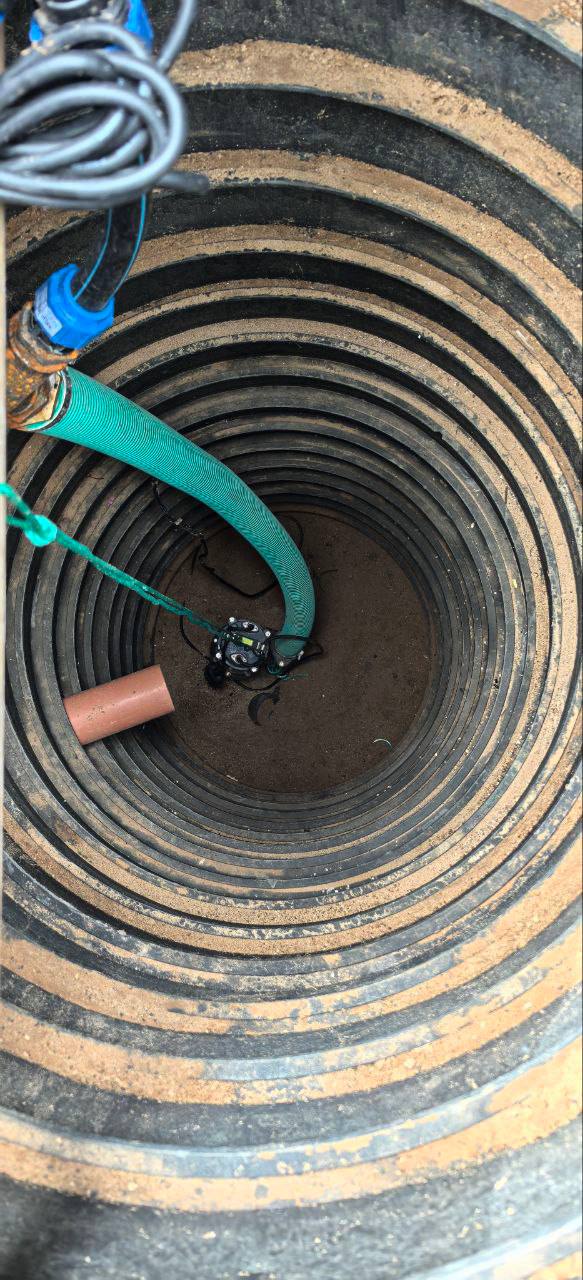

Инженерный контроль осуществляется на каждом этапе: проверка горизонтальности днища нивелиром, контроль вертикальности шахты, обязательное тестирование на водонепроницаемость (залив колодца водой на 24 часа). В случае выбора пластикового колодца мы обязательно используем ребристые гофрированные трубы с жесткостью SN8 и бетонируем якорную плиту, чтобы колодец не всплыл при высоком уровне грунтовых вод. Если же колодец бетонный, мы фокусируемся на правильной заделке вводов: никакой пакли и цемента — только эластичные манжеты или системы «колодец-в-колодце» для сложных узлов.

Сроки реализации коллекторно-приемного колодца

Продолжительность устройства колодца зависит от его глубины, материала (бетон/пластик) и количества входящих веток. В среднем, комплекс работ для одного приемного колодца глубиной 1,5–2,5 метра с подключением 3-4 трубопроводов занимает от 2 до 4 рабочих дней. На сроки существенно влияет необходимость бетонирования дна (твердение бетона — не менее 48 часов до монтажа колец), а также погодные условия: монтаж и гидроизоляция не производятся при заморозках и в дождь без устройства защитных тентов. Также следует учитывать время на обратную засыпку с послойным уплотнением (каждые 20-30 см песка трамбуются виброплитой, чтобы исключить просадки вокруг люка в первые же месяцы эксплуатации).
